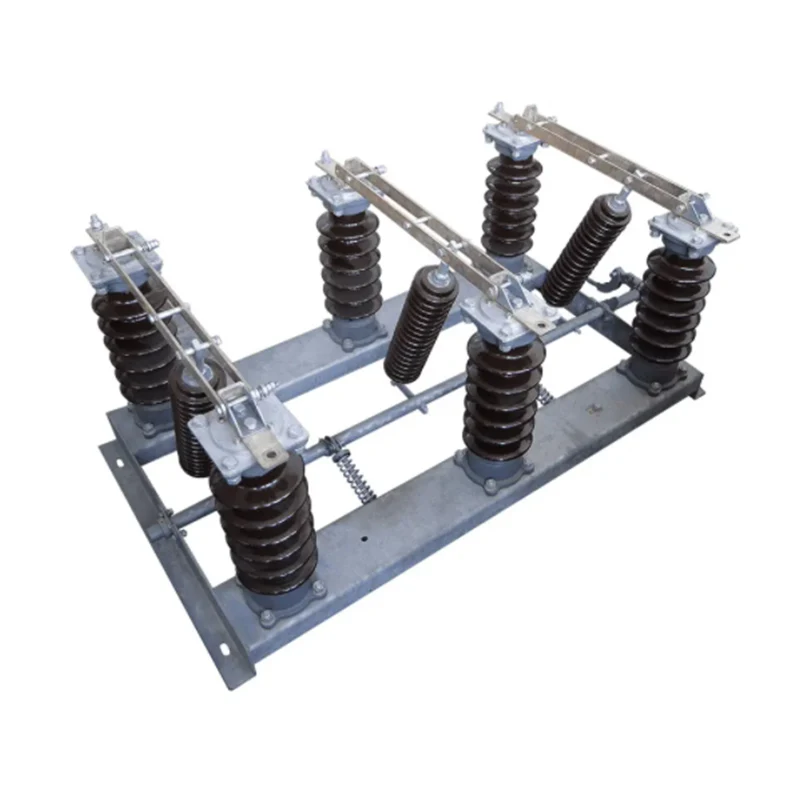

GW-12 Сыртқы айнымалы ток HV ажыратқышы (қысқаша ажыратқыш) номиналды жиілігі 50 Гц, номиналды кернеуі 12 КВ электр энергетикалық жүйесінде пайдаланылады, негізінен сыртқы жоғары вольтты тарату жүйесінің жабдығында желімен қоректенетін кернеу астында тізбекті жасауға немесе үзуге арналған. Оның ластануына қарсы түрдегі ажыратқыш қосқышы қатты ластанған аймақтағы пайдаланушылардың талаптарын қанағаттандыру үшін жұмыс кезінде ластану жарқылын тиімді шеше алады.
♦ Биіктігі: ≤1000м (теңіз деңгейінен жоғары);
♦ Қоршаған орта температурасы: -30℃~+50℃;
♦ жел қысымы ≤ 700Па(жылдамдық 35м/с тең);
♦ Ластанған ауаның дәрежесі: IV;
♦ Жер сілкінісінің қарқындылығы: 8 градустан аспайды;
♦ Мұз жамылғысының қалыңдығы≤10мм;
♦ Өрт, жарылыс қаупі, қатты ластану және химиялық эрозия, сондай-ақ ауыр діріл жоқ.a
|
ЖОҚ. |
Элемент |
Бірлік |
Мән |
|
|
1 |
Номиналды кернеу |
кВ |
12 |
|
|
2 |
Номиналды ток |
A |
630 |
|
|
3 |
Номиналды жиілік |
Hz |
50 |
|
|
4 |
Номиналды төзімді ток (ең жоғары мән) |
кА |
50, 63 |
|
|
5 |
Қысқа уақытқа есептелген токқа төзімді |
кА |
20, 25 |
|
|
6 |
Токқа төзімді қысқа уақыттың номиналды ұзақтығы |
S |
4 |
|
|
7 |
Негізгі тізбектің кедергісі |
мΩ |
≤110 |
|
|
8 |
1мин қуат жиілігі төзімді кернеу (RMS) фаза-фаза, фаза-жер/ ашық контактілер бойынша |
құрғақ |
кВ |
42/48 |
|
9 |
дымқыл |
34 |
||
|
10 |
Жарықтандыру импульсіне төтеп беру кернеуі (ең жоғары) фаза-фаза, фаза-жер/ ашық контактілер бойынша |
кВ |
75/85 |
|
|
11 |
Механикалық өмір |
Уақыт |
2000 |
|
