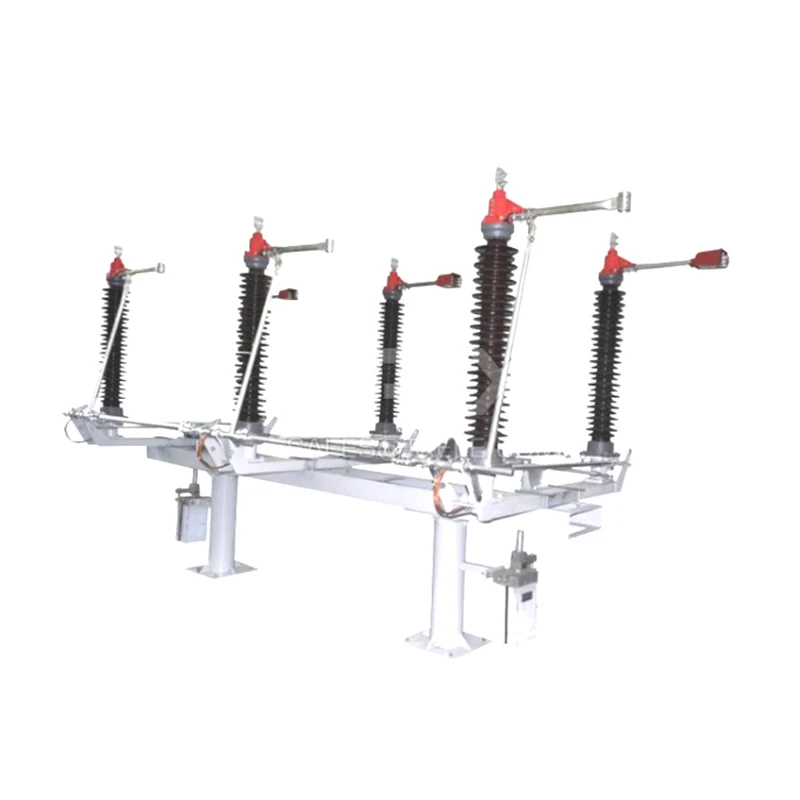

GW4-11kv Сыртқы айырғыш

Ажыратқыш (бұдан әрі – оқшаулағыш ажыратқыш) – кернеуі бар және жүктемесіз болған кезде номиналды кернеуі 110 КВ жоғары вольтты тізбекті құру және үзу үшін номиналды жиілігі 50 Гц және номиналды кернеуі 110 КВ үш фазалы айнымалы токтың сыртқы жоғары вольтты тарату құрылғысы. Оқшаулау қосқышы GB1985-2004 айнымалы ток жоғары вольтты оқшаулау қосқышы мен жерге қосу қосқышының талаптарына сәйкес келеді.

GW4-11kv сыртқы айырғыштың моделі мен мағынасы

Ерекшелік белгісі: D - жерге қосқыш, III - жерге қосқыш түрі, G - жақсартылған өнім.

Арнайы туынды белгісі: W - Даққа төзімді түрі, GY - Плато түрі, H - Жоғары және суық түрі, TA - Құрғақ жылу түрі, TH - Ылғалды-жылу түрі.

Қалыпты жұмыс жағдайлары және орнату шарттары

1. Биіктігі: жалпы түрі 2500м, арнайы түрі 4700м аспайды.

2. Қоршаған орта температурасы: максималды температура +40°C жоғары емес, минимум температура -40°C төмен емес.

3. Желдің максималды жылдамдығы 34 м/с.

4. Жер сілкінісінің қарқындылығы 8 градустан аспайды.

5. Мұздың қалыңдығы 20 мм-ден аспайды.

6. Ластануға төзімді өнімдер орташа ластану аймақтарына жарамды.

7. Жанғыш заттар, жарылыс қаупі бар, химиялық коррозия және қатты діріл бар жерге қолданылмайды.

GW4-11kv сыртқы айырғыштың техникалық параметрі

Оқшаулағыш қосқыштың негізгі сипаттамалары және техникалық параметрлері

XCJ-I моторлы механизмінің негізгі сипаттамалары мен техникалық параметрлері

Құрылымы және жұмыс істеу принципі

1. Сыртқы айырғыш | Оқшаулау қосқышы

Сыртқы айырғыш – астыңғы жақтаудан, бағаналық оқшаулағыштан, өткізгіш жүйеден, жерге қосу қосқышынан (жерге қосудан басқа) және беру жүйесінен тұратын көлденең айналмалы қос бағаналы түрі.

2. Астыңғы жақтау: арналы болат үшін астыңғы жақтаудың әрбір ұшы мойынтіректердің отырғыштарымен жабдықталған, ал подшипниктің отырғышында рычагтың икемді айналуын қамтамасыз ету үшін мойынтірек орнында екі конустық роликті подшипник бар. Астыңғы жақтаудың бір немесе екі ұшы жерге қосқыштың мойынтірегімен дәнекерленген және жерге қосқыш орнатылған. Оқшаулағыш қосқыштың үш нысаны бар: жерге тұйықтаусыз, бір реттік жерге тұйықтау және қос жерге қосу.

3. Бағаналық оқшаулағыштар: әр полюсте екі баған бар, олар пайдалану шарттарына сәйкес үш түрге бөлінеді: жалпы тип, ластануға қарсы түрі және плато түрі. Бағаналық оқшаулағыштардың төменгі шеті мойынтірек орнының үстіңгі ұшының айналмалы пластинасына бекітіледі, ал тірек изоляторларының жоғарғы ұшы жетекші электр бөлігімен біріктіріледі. Силиконды резеңке оқшаулағыштарды пайдаланушылардың талаптарына сәйкес тірек оқшаулағыштары ретінде де пайдалануға болады.

4. Өткізгіш жүйесі: өткізгіш бөлігі тірек изоляторының жоғарғы ұшына бекітілген. Негізгі пышақ екі жартыға бөлінген, контакт бөлігі ортасында, цилиндрлік контактілер жабылған кезде екі қатардағы жанасу саусақтарына салынған. 630A, 1250A және 1600A құрылымдарының түрлері бірдей, тек өткізгіш қимасы мен бетті өңдеу арасында айырмашылықтар бар. Шығару құрылымы жылжымалы контакт немесе жұмсақ қосылым құрылымы болып табылады, пайдаланушының тапсырысы бойынша бір түрін таңдаңыз.

5. Жерге қосқыш: негіздің айналмалы білігіне орнатылған жерге қосқыш. Статикалық контакт жетекші электр жүйесінің өткізгіш штангасына орнатылады, ал механикалық блокировка жерге қосқыш пен оқшаулау қосқышы арасында орнатылады. Ол негізгі ашық жерді жабудың, жердегі ашық жерді жабудың әрекет реттілігін қамтамасыз ете алады. Жерге қосқыштар бір жерге және қос жерге тұйықталуға бөлінеді, оларды ішінен жоғарыға немесе сырттан жоғары жерге қосуға болады. Оны пайдаланушылардың қажеттіліктеріне қарай реттеуге болады.

6. Трансмиссиялық жүйе: Оқшаулағыш қосқыш ортаңғы негіздің айналмалы білігін 180 ° бұру үшін жұмыс механизмі арқылы басқарылады және көлденең байланыстың бір жағында тірек изоляторымен (айналмалы рычагқа орнатылған) 90 ° бұрады, және басқа тірек оқшаулағыштары көлденең шатун арқылы 90 ° бұрылады және екі пышақ бір жағына ашылады немесе жабылады. Жерге қосқыштың жұмыс механизмі ашылған немесе жабылған кезде, жерге қосқыштың айналу білігі беріліс білігімен және көлденең шатун арқылы ашу және жабу үшін бұрышпен бұрылуы мүмкін. Жерге қосқыш білігіндегі желдеткіш пластина фарфор бағанының фланеціне бекітілген доғалық пластинамен біріктірілгендіктен, ол негізгі ашық жерге жабу, ашық жерге жабу әрекетінің реттілігін қамтамасыз ете алады.

Оқшаулағыш қосқыш 1-полюсті пішінде жасалған, ал үш полюсті байланыс фаза-фаза байланысы арқылы қалыптасады (1-сурет, 2-суретті қараңыз) және оны 1-полюсті ретінде де пайдалануға болады.

7. Жұмыс механизмі

Оқшаулау қосқышы әдетте CS14G қол механизмімен жабдықталған және XCJ-I типті электр механизмімен де жабдықталуы мүмкін.

XCJ-I электр жетек механизмі туралы мәліметтер XCJ-I типті электр машиналарын орнату нұсқауларында көрсетілген.

Жерге қосу қосқышы CS14G қол механизмімен және керек-жарақтарымен, бір жиынтық үшін бір реттік жерге тұйықтаумен, екі жиынтық үшін қос жерге қосумен жабдықталған.

CS14G типті қолмен жұмыс істейтін механизм негізінен негіз, тұтқа және қосалқы қосқыштан тұрады. Көмекші қосқышта блоктау және сигналды көрсету үшін 8 жұп қалыпты ашық және 8 жұп қалыпты жабық контактілер бар.

Бөліп орнату және жөндеу

Орнату үшін келесі қадамдарды қараңыз

1. 1P оқшаулау қосқышының негізі көлденең негізде бекітілген, ал үш фазалы жерге қосқыштың айналмалы білігі сол көлденең оське реттеледі.

2. Оқшаулағыш қосқыштың ортасындағы контакт жағдайын тексеріңіз. Бір фазаны қанағаттандыру керек:

а. Ортаңғы контакт жабылған кезде, цилиндрлік контакті және екі қатардағы жанасу саусақтары бір уақытта жанасуы керек, қажет болған жағдайда қол жеткізу үшін көлденең бұранданы (сол және оң жақ болттар) реттеңіз;

б. Ортаңғы контактінің жанасуы симметриялы, ал жоғары және төмен арасындағы айырмашылық 5 мм-ден аспайды, соңына дейін жабылады, аралық саңылау қажет болған жағдайда 7 ~ 12 мм-ге дейін реттеледі, тамырдың тіреуішінде өсетін немесе азаюы бар. жету үшін, бірақ әрбір төсемнің қалыңдығы 5 мм-ден аспауы керек;

в. Негізгі пышақ жабылатын соңғы позицияны ашу үшін 90° бұрылады, бекіту бұрандасы мен қалқа арасындағы саңылау 1~3мм дейін реттелуі керек.

3. 1-суретке сәйкес негізгі пышақтың үш фазасына байланыстырушы шыбықты орнатыңыз және үш фазалы жабылу синхронизмі 10 мм-ден аспайтындай етіп, шатунның ұзындығын реттеңіз, ал үш фазалы байланыстырушы штанганың екі жағы мен кросс. тіректер арасындағы шатунның сәйкесінше сол және оң бұрандалары бар, оларды қажеттіліктерге сәйкес тікелей реттеуге болады.

4. 1-суретке сәйкес жерге қосқыштың үш фазасының арасына шатунды орнатыңыз, бұрандаларды қатайтыңыз және жұмыс тетігін, механикалық блоктау тұтқасын, бұралу серіппесін және бекіту сақинасын реттеңіз. Бұралу серіппесі ашылған кезде жерге қосу қосқышы көлденең күйде болғаннан кейін болттарды қатайтыңыз.

5. CS14G немесе XCJ-I мотор жетек механизмін орталық ретінде оқшаулау қосқышының шассиіндегі жетек білігін алып, қолмен жұмыс істеуге ыңғайлы кронштейнге орнатыңыз. Тік ось әдісі механизмнің шпиндельінің айналу осімен сәйкес келуін қамтамасыз ету және механизмге бекіту болттарын бекіту үшін қолданылады.

6. Механизм мен оқшаулау қосқышы бір уақытта ашылу немесе жабылу күйінде болады. Оқшаулағыш қосқыш білігі мен механизм шпиндельін қосу үшін жалғау бастиегі мен байланыстырушы штанга қолданылады және келесі талаптарға қол жеткізіледі.

а. 3~5 рет жұмыс істеп, талаптарға сай болу үшін оқшаулау қосқышын тексеріңіз, оқшаулау қосқышының ашылу бұрышы 90° және орналасу бұрандасы мен қалқа арасында 1-ден 3 мм-ге дейін бос орын болуы керек;

б. Жерге қосу қосқышының статикалық контактісін реттеңіз және болтты қатайтыңыз, осылайша жерге тұйықтағыш жабылған кезде жерге тұйықтау контактісін дұрыс салуға болады.

в. Жерге қосқышты көлденең күйде ұстау үшін ашу кезінде айналмалы білікке баланс серіппесін реттеңіз.

г. Оқшаулау қосқышы жабылған кезде жерге қосқышты жабу мүмкін емес екеніне көз жеткізу үшін оқшаулау қосқышы мен жерге қосқыш арасындағы механикалық блоктауды тексеріңіз. Жерге қосу қосқышы жабылған кезде оқшаулау қосқышын жабу мүмкін емес. Барлық әрекеттер дұрыс орындалғанда, үш фазалы жерге қосқыш білігінің қосылатын жерінде φ8 саңылау және 8 x 60 серпімді цилиндрлік штырь бұрғылау керек, ал орналасқан штангада, жетек тетігінде, байланыстыру тұтқасында және тереңдігі ≥5 мм болатын φ12 тесіктерді бұрғылау керек. айналмалы білікті, әр жерде болттарды қатайтыңыз және металл жылтыр бетімен байланыста болу үшін жердегі жұмсақ қосылымды тазалаңыз.

7. Орнатуды реттеуге тек қолмен жұмыс істеуге рұқсат етіледі. Реттеу аяқталғаннан кейін, дұрыстығын растау үшін қолмен жұмыс қолданылса, электрлік операцияны (электр механизмімен жабдықталған кезде) пайдалануға болады.

8. Орнатып, іске қосқаннан кейін тексеріңіз

9. Оқшаулау қосқышы мен жерге қосу қосқышы тиісінше 3-5 рет қолмен басқарылады және жұмыс тұрақты, контакт жақсы, жабу және жабу орны дұрыс.

10. Қуатты бөлу механизмі қозғалтқыштың номиналды жұмыс кернеуінде 5 рет жұмыс істейді және 85% қозғалтқышта және 110% номиналды жұмыс кернеуінде сәйкесінше 3~5 рет жұмыс істейді. Ашу-жабу дұрыс болуы керек және ашу-жабу уақыты 4 секундтан аспауы керек.

11. Оқшаулағыш ажыратқыш жабылғаннан кейін контактілер контактілермен жақсы байланыста болады. Негізгі контур кедергісінің өлшенген деректері (шығыс ұшының екі жағында) 4-кестеде көрсетілгеннен аспайды.

12. Үш фазалы жабудың синхронизмі 10мм артық емес.

13. Барлық беріліс қорабының және айналу бөліктерінің майлануын, осьтің барлық түйреуіш болттарының бекітілгенін және сенімділігін тексеріңіз.

14. Оқшаулау қосқышы мен жерге қосқыш сенімді түрде құлыпталғанын тексеріңіз.

Пайдалану және техникалық қызмет көрсету

Бұл қосқышты желі жүктемесі өшірілгеннен кейін пайдалану керек.

Коммутаторды жүйелі түрде жөндеу керек (шамамен 1~2 жыл). Қысқа тұйықталудың елеулі ақауы болса, оны ақаулықтан кейін дереу жөндеу керек.

Өткізгіш бөліктер мен тірек изоляторларының, қосылым жазықтығының және қосылым терминалы мен шина арасындағы ортаңғы контактінің, түйменің жанасу бетінің ластануын алып тастаңыз, содан кейін өнеркәсіптік вазелин майын жағыңыз.

Пост изоляторларын мұқият тексеру ешқандай көгерулер мен жарықтарсыз жүргізілуі керек және табылған жағдайда ауыстырылуы керек.

Трансмиссия және айналу бөліктері майлануы керек.

Конустық түйреуіштер мен болттардың бос еместігі сияқты барлық бекіткіштерді тексеріңіз.

Қолмен жұмыс істейтін механизмді, тұтқаны 180° бұрған кезде қосалқы қосқыш қалыпты түрде ауыса алатынын тексеріңіз.

Қаптау, тасымалдау және сақтау

Оқшаулау қосқышы және жерге қосу қосқышы әдетте үш полюсті жалпы қорапқа оралған, сонымен қатар үйіндіде де оралуы мүмкін. Жаппай қаптамада ол негізгі қорапқа, бағаналық оқшаулағыш қорапқа және өткізгіш жүйеге (қосалқыларды қоса алғанда) қорапқа және бір полюсті тапсырыс бойынша топқа бір қорапқа бөлінеді.

Өнімді тасымалдау кезінде қаптама қорабының сыртында кері белгіге жол бермеу керек.

Өнімді алғаннан кейін оны уақытында тексеріңіз. Қандай да бір проблемалар туындаса, өндірушіге хабарласу керек
