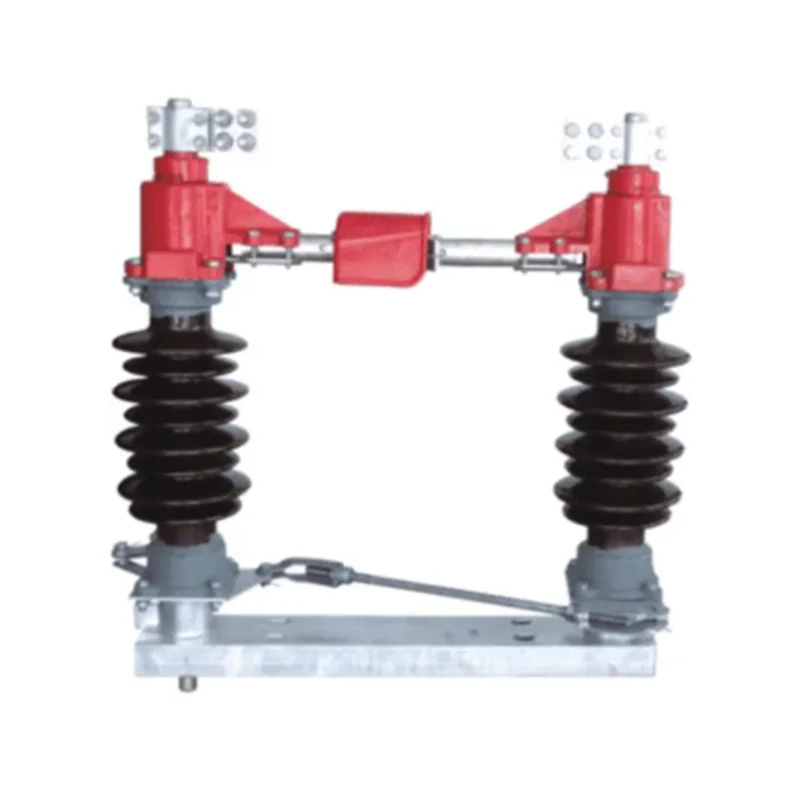

GW4-40,5 кв сыртқы айырғыш

GW4-40.5kv сыртқы айырғыш (жоғары вольтты оқшаулау қосқышы) үш фазалы AC 50HZ сыртқы жоғары вольтты қосқыш жабдығы, жоғары кернеуде кернеу болған кезде және жүктемесіз ашық немесе жабық тізбекке арналған, қосалқы станцияның шығыс желісін оқшаулау қосқышы үшін жарамды.

Өнімнің осы түріне келесі техникалық стандарттар:

GB1985 - 89 «Айнымалы ток жоғары вольтты оқшаулау қосқышы және жерге қосу қосқышы»

GB/T11022 - 1999 жоғары вольтты тарату құрылғылары мен басқару жабдықтарының стандарттарына қойылатын жалпы техникалық талаптар

IEC129 (1984) «Айнымалы токтың сыртқы айырғышы және жерге қосу қосқышы»

GW4-40,5кв сыртқы айырғыштың үлгісі мен мағынасы

Ерекшелік белгілері: D-жерге қосқыш, I II-жерге қосқыш түрі, G-жақсартылған өнім

Арнайы туынды белгілері: W—даққа төзімді, GY—плато түрі, H—жоғары суық түрі, TA—құрғақ-жылу түрі, TH—ылғалды-жылу түрі

Қалыпты жұмыс жағдайлары және орнату шарттары

а. Биіктігі: қалыпты түрі ≤1000м, плато түрі ≤4000м.

б. Жабылатын судың қалыңдығы <10мм

в. Жел қысымы ≤ 700pa.

г. Сейсмикалық қарқындылық 8 градустан төмен.

e. Қоршаған ортаның температурасы: жоғарғы шегі +40°C, төменгі шегі -30°C.

g. Орнату орнында жанғыш материал, жарылыс қаупі, химиялық коррозия және қатты діріл жоқ.

GW4-40,5кв сыртқы айырғыштың техникалық параметрі

Негізгі құрылым

Сыртқы айырғыш бір полюсті қос бағаналы көлденең айналмалы құрылым болып табылады. Үш полюсті топтарда немесе бір полюсті пайдалану үшін пайдалануға болады. Оқшаулағыш қосқыш шассиден, мойынтірек орынынан, пост изоляторынан, өткізгіш негізгі тізбектен және механикалық шатуннан тұрады. Үш полюсті қосылыс, байланыстырғыш тарту шыбығы, құбыр түйіні, білік түйреуіш, болат түтік (пайдаланушының өзі) және қолмен басқару механизмі (бұдан әрі - пайдалану механизмі) топтарға біріктірілген.

Жерге қосқышты оқшаулағыштың бір немесе екі ұшына орнатуға болады. Оқшаулағыш қосқыштың екі шетіндегі жерге қосу қосқышы қолмен іске қосу механизмінің құлыптауымен басқарылады, осылайша оқшаулау қосқышы мен жерге қосу қосқышы негізгі - жерге - жерге қосу тәртібімен жұмыс істейді.

1. Астыңғы жақтау GB9787-88 ыстық илектелген бұрышты болаттан жасалған. Мойынтірек орны шассидің екі ұшына орнатылады және білік жинағының икемді болуын қамтамасыз ету үшін 2 конустық роликті мойынтіректер орнатылады.

2. Бағаналық оқшаулағыштар: жалпы типті, ластануға қарсы типті және плато типті үш түрі бар. Олардың өнімділігі GB8287.1 «жоғары қысымды бағаналы фарфор изоляторының техникалық жағдайына», GB8287.2 - 87 «жоғары қысымды бағаналы бөтелке изоляторының өлшемі мен сипаттамасына» сәйкес келеді. Ластануға қарсы түрі GB127744 - 91 «даққа төзімді сыртқы таяқша түріндегі пост изоляторына» сәйкес келеді. Әрбір полюсті оқшаулау қосқышы екі бағаналық оқшаулағышпен жабдықталған, бағаналық оқшаулағыш білікке құрастырылған, ал жоғарғы ұшы өткізгіш негізгі схемамен бекітілген.

3. Өткізгіштің негізгі тізбегі қосылыс блогынан және сол және оң жақ контактілердің құрастыруынан тұрады. 630A және 3150A құрылымы негізінен бірдей, тек өткізгіш түтік қимасының саны, бетінің жабыны, жанасу саусақтарының саны және жұмсақ өткізгіштер арасындағы айырмашылық. Сымдар блогы бағыттаушы штангамен және иілгіш өткізгішпен жабдықталған. Ол 3-суретте көрсетілгендей дәстүрлі илемдеу контакті әдісіне қарағанда аз қарсылыққа және жақсы электр өткізгіштікке ие. Оң және сол контактілер жинағының құрылысы және жабылғаннан кейінгі контакт күйі 4-суретте көрсетілген.

4. Жерге қосқыш: жерге қосу ажыратқышы оқшаулағыштың астыңғы жақтауының соңында орнатылады, ал жерге қосқыштың статикалық контактісі негізгі өткізгіш тізбегінің өткізгіш құбырына орнатылады.

5. Механикалық шатун: оқшаулағыш ауыстырып-қосқыш төменгі жақтаудың ортасында орнатылған жұмыс механизмі арқылы жұмыс механизмі арқылы басқарылады, ал шпиндельдің штангасы арқылы 90 градусқа айналу үшін сол жақ жанасулы оқшаулағышты жылжыту. Байланыстырушы шыбықты қосу және өшіру үшін үш полюсті ажыратқышты басқарады. Жерге қосқыш жерге пышақты жүргізу үшін қозғаушы білікпен қозғалады, ал жердегі пышақты жабуды (шлюзді) аяқтау үшін белгілі бір бұрышқа жоғары (төмен қарай) айналдырады. Үш полюсті жерге қосқыштың әрбір полюсінің полюсі үш полюсті байланыстыруға қол жеткізу үшін 32 * 3 болат құбырмен қосылады. Үш полюсті айырғыш үш полюсті байланыстыруды жүзеге асыру үшін 25 * 2,5 болат құбыр қосылымымен қосылады. Үш полюсті ажыратқыш қосқыш үш полюсті байланыстыру үшін 25 * 2,5 болат құбырмен қосылған. Оқшаулағыш қосқыш диаметрі 42 * 3 болат құбыры бар жұмыс механизмімен қосылған, ал болат құбырды пайдаланушы өзі қамтамасыз етеді.

6. Іске қосу механизмі: оқшаулау қосқышы зауыттан шыққан кезде қолмен жұмыс істейтін CS17 механизмімен жабдықталған. Механизм негізден, блоктаушы пластинадан, тұтқадан және қосалқы қосқыштан тұрады. Көмекші қосқышта 4 полюс және 8 полюс екі спецификациясы, сәйкесінше 2 жұп және 4 жұп қалыпты ашық қалыпты жабық контактілер бар. Құлыптау және жіберу сигналдарын қолдану. Электромагниттік жетек қолмен жұмыс істейтін механизммен орнатылғаннан кейін оқшаулағыш қосқыш электрлік құлыптау функциясын арттыра алады. Электромагниттік құлып пен оны орнату керек-жарақтары бөлек бағаланады және жеткізіледі және пайдаланушылардың өздері орнатады.

Орнату және жөндеу

1. Орнатуды алдын ала тексеру

а. Оқшаулағыш қосқыштар, бөлшектер мен керек-жарақтардың саны орау тізіміне сәйкес келетінін тексеріңіз.

б. Өнімнің атауы тақтасының деректері тапсырысқа сәйкес келеді.

в. Өнім зақымдалған ба, және тірек изоляторында жарықтар бар ма.

г. Әрбір айналмалы бөліктің айналуы икемді ме, жоқ па.

e. Жұмыс механизмі икемді ме, жабу және ашу орны дұрыс па, көмекші қосқыш қалыпты ма.

2. Сыртқы айырғышты тек көлденең орнатуға болады. Сыртқы айырғышты алдымен бірдей көлденең биіктікте орнату кронштейніне қойыңыз, содан кейін шассиді бір-біріне параллель ету үшін тіректер арасындағы қашықтықты түзетіңіз. Үш полюсті сыртқы айырғыштың екі бағаналы оқшаулағыштың өзек осін түзетіңіз, білік осінің сызығын жерге қосыңыз, сыртқы айырғыш бекітілгеннен кейін қосқышты қосыңыз.

3. Оқшаулау қосқышы жабылған кезде сол және оң контактілер бір көлденең сызықта болуы керек, жоғарғы және төменгі жақтары <5 мм-ге ығысуы және сол және оң жақ контактілер жинағының түйіспе позициялары екі центрдің орта сызығында орналасуы керек. бағаналық оқшаулағыштар, ал оң жақ контакт сол жаққа ендірілген болуы тиіс. Контакт жағындағы контактілер бір-бірімен жанасып, сол жақ жанасу жағындағы контакт пен орналасу тақтасы арасындағы аралық ≤2мм. Қажет болған жағдайда, монополь тартпасының ұзындығын реттеуге болады; және бағаналық оқшаулағыштың үстіңгі және астыңғы жағындағы реттеу аралық тетігін арттыруға немесе азайтуға рұқсат етіледі, бірақ әрбір төсемнің қалыңдығы <3мм.

4. Үш фазалы оқшаулау қосқышының жабылу қателігі <5мм болатындай байланыстырушы штанганың ұзындығын реттеңіз. Содан кейін ашылғаннан кейін оқшаулағыш қосқыштың ашылу бұрышы 90° болатындай етіп негізгі білік тартқыш шыбықтың ұзындығын және байланыстырушы тартқыштың ұзындығын реттеңіз.

5. Жерге қосқыштың тұтқасының бұрышын және шатунның тиімді ұзындығын ашу және жабу кезінде жерге қосқыш жұмыс механизмімен синхрондалатындай етіп реттеңіз. Ашық күйде болғанда, жерге қосу қосқышы көлденең болады.

6. Қолмен жұмыс істейтін механизмнің орнату орны 1-суретте және 2-суретте көрсетілген. Механизм мен тақтайшаны жинағаннан кейін A10×50 конустық түйреуішті салып, екі M10 болттарын бекітіңіз. Қосарланған жерге қосу оқшаулау қосқышы, білік осін төмен қарай тік сызықпен басқару үшін шассидің төменгі бөлігінен, бір жерге тұйықтау және жерге тұйықтау пост изолятор жинағының төменгі ұшынан тік сызыққа дейін, ол жұмыс ортасымен сәйкес келеді. механизм білігі, содан кейін механизм орнатылады және бекітіледі. Қосарлы жерге тұйықтағыш Сыртқы айырғыш білікті іске қосу білігіне орнатады. Жалғыз жерге тұйықтағыш және жерге қосылмайтын оқшаулау қосқышы білікті іске қосушы білікке және білік жинағына орнатады, тиімді өлшемді өлшейді және φ42×3 жіксіз болат құбырды дайындайды. Болат құбырдың екі шеті тиісінше төлкеге ​​және пластиналық жинаққа дәнекерленген.

7. Машиналардың айналмалы бөліктері мен электр контактілерінен кірді алып тастаңыз және майды қайта айдаңыз.

8. Айырғыштың негізгі тізбегінің кедергі мәнін өлшеу кестедегі реттеуге сәйкес болуы керек.

9. Қолмен жұмыс істеу 3~5 рет, тұрақты жұмыс, Сыртқы айырғыш пен жерге қосу қосқышының ашылу-жабылу жағдайы дұрыс, жақсы контакт.

10. Орнатқаннан кейін оның талаптарға сай екендігін тексеру растағаннан кейін оны іске қосуға болады.
