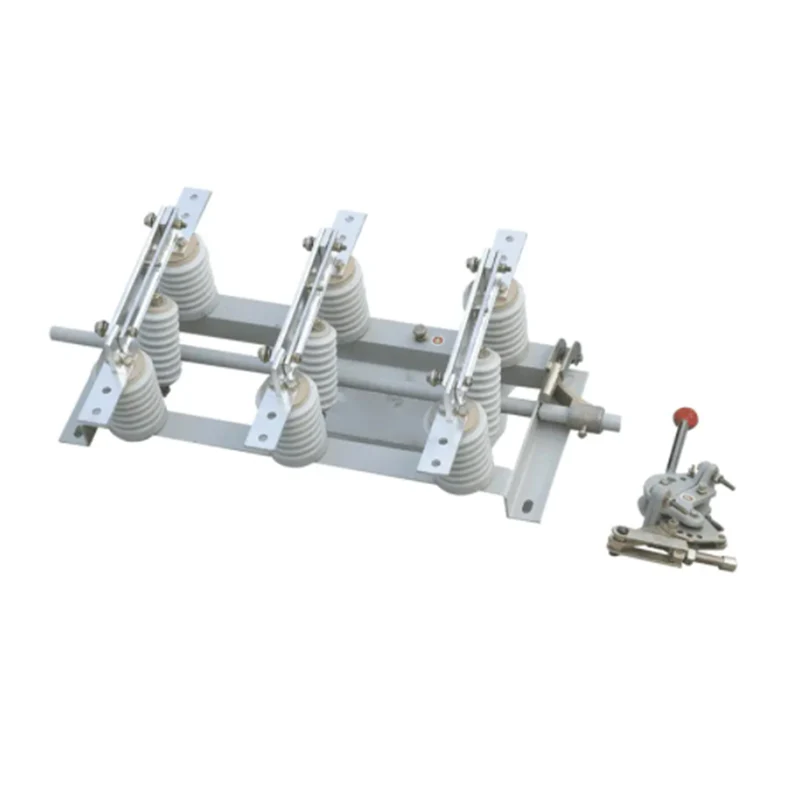

GN19-12 Ішкі жоғары вольтты оқшаулау қосқышы

GN19-12 Indoor High Voltage Isolation Switch (also known as the indoor high voltage AC drop-out fuse) is the indoor device with rated voltage 12kV, three phase AC 60Hz, used to break and make circuit under no-load but with voltage.

Үлгі және мағынасы

Қалыпты жұмыс жағдайлары және орнату жағдайлары

Қоршаған орта температурасының жоғарғы шегі +40℃, төменгі шегі -10℃, Ескертпе: -25℃ сақтау және тасымалдау.

Биіктігі 1000 м-ден аспайды

Салыстырмалы ылғалдылық: орташа тәуліктік ≤95%, айлық орташа ≤90%.

Бу қысымы: тәуліктік орташа мән 2,2x10-3Mpa артық емес, ал айлық орташа мән 1,8*10-3Мпа артық емес

Қоршаған ортаның ауасы коррозиялық немесе жанғыш газдармен немесе бумен ластанбауы керек.

Ішкі жоғары вольтты оқшаулау қосқышы Қолданылатын жағдайларда қатты діріл болмауы керек.

Ескертпе: егер ол жоғарыда көрсетілген шарттарға сәйкес келмесе, өндірушімен кеңесіңіз.

Техникалық параметр

Құрылымы және жұмыс істеу принципі

GN19-12 Ішкі жоғары вольтты оқшаулау қосқышының әрбір фазасының өткізгіш бөліктері екі пост изоляторы арқылы негізде бекітіледі (GN19-12C үшін пост изоляторы және фарфор корпусының оқшаулағышы болып табылады). Үш фазалы параллельді орнату, өткізгіш бөлігі контактілі пышақтан, статикалық контактіден және контактілі орыннан (немесе өткізгіш штангадан) тұрады. Әрбір түйіспелі пышақ тартқыш шыбықтың оқшаулағышымен, ал тартқыш шыбықтың оқшаулағышы негізге орнатылған шпиндельмен қосылған. Шпиндель тұтқа арқылы шатунмен (пайдаланушының өзі) және CS6-1 типті қозғалатын механизмге қосылады. Контактілі пышақ екі ойық пішінді мыс пластиналардан тұрады. Ол сенсорлық пышақтың жылуды тарату аймағын ұлғайтып қана қоймайды, сонымен қатар кескіштің механикалық беріктігін жақсартады және қосқыштың динамикалық тұрақтылығын жақсартады. Контактілі пышақтың бір ұшы болттар арқылы контактілі орынға (немесе өткізгіш өзекке) орнатылады. Екінші ұшы статикалық түйіспелі жүйемен жалғанған, ал жанасу пышақтың жанасу қысымы екі шетіндегі серіппелер арқылы сақталады. GN19-12/1000 және 1250 магнитті құлыпталған пластиналармен орнатылады және магнитті құлыптау тақтасын қосу мақсаты үлкен қысқа тұйықталу тогы өткен кезде екі ойық арасындағы тартымдылықты арттыру болып табылады. Яғни, байланыс нүктесіндегі контакт қысымы артады, осылайша қосқыштың динамикалық термиялық тұрақтылығы жақсарады. GN19-10/400A және GN19-12/630 оқшаулағышында төмен ток бар, сондықтан магнитті құлыптау тақтасын қосудың қажеті жоқ.

Негізгі құрастыру: негіз, негізгі білік, шектегіш, тығын сақинасы және басқа компоненттерден тұрады. Шектеуіш негізінен жабу және ашу кезінде өткізгіш контактілі пышақтың қажетті терминал жағдайына жетуін қамтамасыз ету үшін қолданылады.a

Орнату және реттеу

Орнатуға алдын ала дайындық

1. Орам қорабын ашып, өнімнің қосалқы бөлшектері мен ілеспе техникалық құжаттардың орау парағына сәйкес толықтығын тексеріңіз. Тасымалдау және сақтау кезінде өнімнің зақымдалғанын тексеріңіз.

2. Өнімнің ішіндегі шаң мен кірді кетіріңіз. Фарфор изоляторын және шассидің жерге қосу бетін мұқият сүртіңіз.

3. Барлық механикалық үйкеліс бөліктеріне өндірістік вазелинді жағыңыз.

4. Үй ішіндегі жоғары вольтты оқшаулау қосқышы мен қолмен механизмді ашылатын шкафта немесе қабырғаға тігінен немесе көлденеңінен орнатуға болады. Бірнеше типтік орнату суреттерін қараңыз 7, 8, 9, 10.

5. Оқшаулағыш қосқышты орнату биіктігі әдетте 2,6~6 метрді құрайды (ажыратқыш білігінен жерге дейін). Тұтқаны тірек нүктесінен жерге дейінгі қашықтық 1~1,3 метр.

Орнатқаннан кейін қолмен жұмыс істейтін механизмнің айналу бұрышы GN19-12 оқшаулау қосқышы қосулы / өшірілген кезде шпиндельдің айналу бұрышымен сәйкес келуі керек. Реттеу процесі келесі жолдармен жүзеге асырылады:

5а. Ішкі жоғары вольтты оқшаулау қосқышын және қолмен жұмыс істейтін механизмді байланыстыратын шатун байланыстырушы бөліктен және 3/4 газ құбырынан (пайдаланушы қамтамасыз етеді) тұрады. Штанганың екі шеті де байланыстырушы бөлікпен жалғанған, Байланыстырушы бөліктің бір ұшы бұрандалар арқылы шатунның ұзындығын реттей алады, ал құбырдың ұзындығы қолмен механизмнің және оқшаулау қосқышының орналасуымен анықталады. Егер қолмен жұмыс істейтін механизмнің тұтқасы оқшаулағыш қосқыштың негізгі білігіндегі иінмен бір жазықтықта болмаса, қосқыш пен механизмді дұрыс қосу үшін шатунды бүгуге болады, ал болттың ұзындығы да реттеледі.

5б. Реттеу талаптарына сәйкес ішкі жоғары вольтты оқшаулау қосқышының негізгі білігінің бастапқы бұрышын анықтаңыз. Содан кейін орналасу пинін бұрғылап, иінді иінді бекітіңіз.

5c. Қолмен жұмыс істейтін механизмнің ашылуынан жабылуына дейінгі позициясы қолмен механизмдегі сектор тақтасындағы әртүрлі қосылым тесіктері арқылы реттеуге болатын Ішкі жоғары вольтты оқшаулау қосқышының тоқтауының бастапқы және аяқталу күйіне сәйкес келеді.

6. Оқшаулау қосқышы реттеліп болғаннан кейін 3~6 операция, оның жұмысына кедергі келтіретін кептеліп қалуға немесе басқа қалыптан тыс құбылыстарға жол берілмейді.

7. Жұмыс кезінде қолмен жұмыс істейтін механизмнің тұтқасы жоғары қараған кезде, ішкі жоғары вольтты оқшаулау қосқышы жабылатын күйде болуы керек және тұтқа төмен қараған кезде ашылатын күйде болуы керек. Ашу-жабу күйінде механизмнің орналасу істікшесі дұрыс жұмыс істемеу үшін тұтқаны сенімді түрде бекіту керек.

8. Ішкі жоғары вольтты оқшаулау қосқышы өшірілгеннен кейін, сол полюстің үзілуі арасындағы ең қысқа қашықтық 150 мм-ден кем болмауы керек.

9. Көмекші ауыстырып-қосқыштың әрекеті талаптарға сай келмегенде, қосқыш иініндегі тесіктің орнын көмекші қосқыштың контактісін дәл жабуға болатындай реттеуге болады. Қолмен тетік ашу күйіне жетсе де, қосалқы қосқыштың қалыпты ашылатын контактісі жабылу күйінде болуы керек.

10. Көмекші қосқыш ішкі жоғары вольтты оқшаулау қосқышының ашылу-жабылу сигналы пышақ оның толық жүрісінен 75% өткеннен кейін берілуі тиіс екенін көрсетеді. Оқшаулағыш қосқыштың жабылуын көрсететін сигнал оқшаулағыштың пышақ контактісіне тигеннен кейін берілуі керек.

11. Жермен байланыс жақсы болуы керек және жерге контурдың кедергісі 3 Ом аспауы керек.

12. Терминал мен шинаның байланысы жақсы және сенімді болуы керек. Ішкі жоғары вольтты оқшаулау қосқышына шинадан механикалық күш әсер етпеңіз.

13. Ажыратқышты қабырғаға бекітетін бұрандалардың кірістіру тереңдігі мынадан кем болмауы керек: кірпіш қабырға: 90 мм, цемент: 76 мм.

14. Контактілі пышақ пен статикалық контакт арасындағы байланыс жақсы болуы керек. Қысым серіппесінің жанасу бетіндегі оң қысымы келесі мәндерге жетуі керек:

Пайдалану және техникалық қызмет көрсету

Үй ішіндегі жоғары вольтты оқшаулау қосқышына тізбек пен қуат көзі өшірілгенде, яғни олар қуатсыз қалғанда қызмет көрсету керек.

Ішкі жоғары вольтты оқшаулау қосқышы ашылғаннан кейін, абсолютті қауіпсіздікті қамтамасыз ету үшін түйреуіш түйреуішті бекіту үшін механизмге бекітілген білік істікшесін жақтаудағы тесікке салу керек.

Тексеру кезінде оқшаулау молекуласының зақымдалғанын және контактінің жақсы екенін тексеріңіз.

Күйіп қалған контактілерді жөндеңіз, кірді, әсіресе өткізгіш контактілерді және оқшаулағыш беттерді тазалаңыз. Тексеруден кейін жанасатын беттерге өнеркәсіптік вазелинді жағыңыз.

Бекітудің беріктігін және жерге қосудың жақсы екенін тексеріңіз. (Жерге қосу бұрандасын босатуға рұқсат етілмейді және контактіде тот бар.)

Контактіні, түйіспелі пышақты елеулі зақымдануы және қысым серіппесінің қалдық деформациясын қолданар алдында ауыстыру қажет.

Барлық техникалық қызмет көрсету және орнату аяқталғаннан кейін бірнеше ашу және жабу сынақтары жүргізілуі керек. Егер ол дұрыс болмаса, оны іске қосу алдында қалыпты жағдайға жеткенше қайта реттеу керек.

Механизмдегі үйкеліс бөлігін айналдырып, оны өнеркәсіптік петролатуммен жабыңыз.

Контур және орнату өлшемдері

GN19-12(c) Ішкі жоғары вольтты ішкі жоғары вольтты оқшаулау қосқыш блогы: мм
