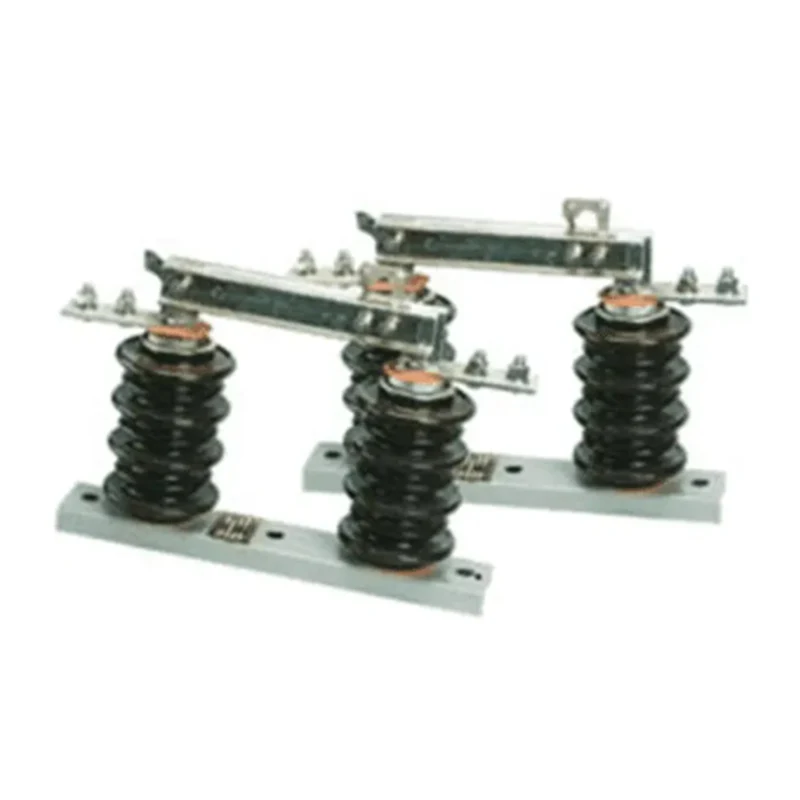

GW9-24 сыртқы айнымалы ток HV ажыратқышы 24 кВ сыртқы электр жүйесінде кернеу, бірақ жүктемесіз жағдайда тізбектерді ашу немесе жабу үшін қолданылатын бір полюсті құрылым. Оның бекітілген тарту ілмегі және өзін-өзі бекітетін құрылғысы бар және оқшаулағыш ілмекпен жұмыс істейді. Сонымен қатар, ластануға қарсы түрдегі қосқыш қатты ластанған аймақтағы пайдаланушылардың талаптарын қанағаттандыру үшін ажыратқыштың жұмысы кезінде ластанудан туындаған жарқылды тиімді шеше алады.
1. Теңіз деңгейінен биіктік: 1000～3000м;
2.Қоршаған орта температурасы: -25 ~+40℃;
3.Жер сілкінісінің қарқындылығы: ≤8 градус;
4. Газ, бу, химиялық шөгінділер, тұзды тұман, шаң және басқа да жарылғыш және коррозияға қарсы заттар сияқты ажыратқыштың оқшаулауы мен өткізгіштігіне нашар әсер ететін заттарсыз жиі және қатты дірілсіз жағдайлар; 5. Ластануға қарсы түрдегі қосқыш қатты ластанған аймаққа жарамды, бірақ өрт пен жарылыс тудыратын заттарсыз.
|
Түр |
Бағаланған Вольтаж (кВ) |
Бағаланған ток (A) |
4с қысқа мерзімді төтеп беру ток (кА) |
Бағаланған шыңы төтеп беру ток (кА) |
Номиналды оқшаулау деңгейі |
|||
|
Найзағай импульсі кернеуге төтеп беру |
P.F. төтеп беру кернеу (1 мин) |
|||||||
|
Фазадан жерге, фазадан фазаға (кВ) |
қарсы ашық байланыс (кВ) |
Фаза жерге (кВ) |
Оқшаулау қашықтық (кВ) |
|||||
|
GW9-24/400 |
24 |
400 |
12.5 |
31.5 |
125 |
145 |
50 (құрғақ) |
50 (құрғақ) |
|
GW9-24W/400 |
||||||||
|
GW9-24/630 |
630 |
20 |
50 |
|||||
|
GW9-24W/630 |
||||||||
|
GW9-24/1000 |
1000 |
25, 31.5 |
63, 80 |
|||||
|
GW9-24/1250 |
1250 |
|||||||
|
GW9-24/1600 |
1600 |
31.5 |
80 |
|||||
1. Қол 2. Бұрыштық болат 3. Алты бұрышты болт 4. Ажыратқыштың негізгі корпусы 3-сурет GW4-24 сыртқы орнату сызбасы
