GW4-27,5 кв сыртқы айырғыш

GW4-27,5kv сыртқы айырғыш – 50 Гц жиілігі бар сыртқы жоғары вольтты электр жабдығы, айнымалы токтың 27,5 кВ контактілі желісінің жоғары вольтты тізбегін жүктемесіз күйде өзгертуге және жоғары вольтты шинаны, автоматты ажыратқышты және т.б. электрлік оқшаулауға арналған. күрделі жөндеуден өткен электр жабдықтары және жоғары вольтты желі. Ол сондай-ақ сыйымдылығы төмен ток пен индуктивті токты ашу және жабу үшін пайдаланылуы мүмкін.

GW4-27.5kv сыртқы айырғыштың моделі мен мағынасы

Қалыпты жұмыс жағдайлары және орнату шарттары

Биіктігі 4700 м-ден аспайды.

Қоршаған орта температурасы: жоғарғы шегі +40℃, төменгі шегі -40℃.

Желдің жылдамдығы 35 м/с аспайды.

Жанғыш заттар, жарылыс қаупі, химиялық коррозия және күшті спорт түрлері бар орындарға қолданылмайды.

Оқшаулағыштың ластану дәрежесі: Ластануға қарсы түрі - III класты ауыр кір (тұз тығыздығы 0,3 мг/см²).

Орнату орны: сыртқы бетон монополды тірек.

Жіктелуі және техникалық параметрлері

1. Оқшаулағыш ажыратқыштардың классификациясы

2. Оқшаулағыш қосқыштың негізгі техникалық параметрлері

GW4-27,5кв сыртқы айырғыштың құрылымы

GW4-27.5T(D)(W) Сыртқы айырғыштың сенімді өнімділігі, қарапайым құрылымы, икемді орнату әдісі, оңай техникалық қызмет көрсету, кең қолдану ауқымы және күшті әмбебаптығы артықшылықтары бар.

GW4-27.5T сыртқы айырғыш - бірполярлы оқшаулағыш қосқыштан тұратын жоғары вольтты электр құрылғысы және ол басқа құрылымдардан алынған негізгі блок болып табылады. Бұдан әрі ол жалпы типтегі оқшаулау қосқышы деп аталады.

GW4-27.5T (D) сыртқы айырғыш бір реттік жұмыс түрінен және бұдан әрі жерге қосу түріндегі оқшаулау қосқышы деп аталатын екінші жұмыс түрінен тұратын жалпы оқшаулағыш қосқышқа жерге қосу пышағын орнату арқылы жасалады.

GW4-27.5T(D)W Сыртқы айырғыш қосқышы жалпы типтегі (жерлендірілген типті) оқшаулағыш қосқышқа негізделген және ол кәдімгі өзек түріндегі оқшаулағыш оқшаулағыштан ластануға қарсы өзекше түріндегі пост изоляторына ауыстырылды, қатты ластануға немесе жоғары биіктікке жарамды. .

Оқшаулау қосқышының құрылымы

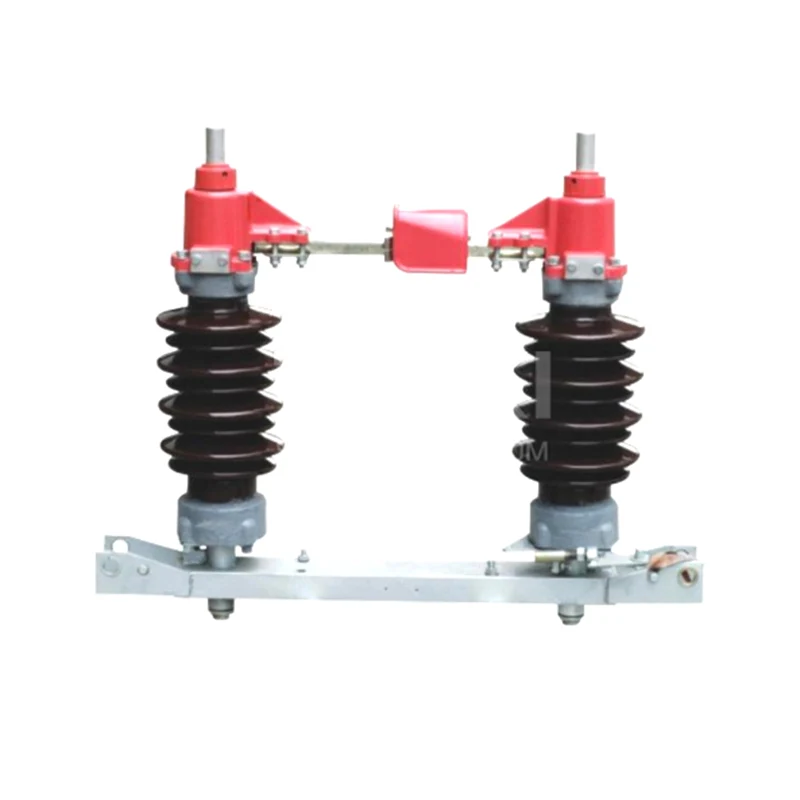

Бірполярлы оқшаулау қосқышы сәйкесінше екі штангалы бағаналы оқшаулағышпен бірдей астыңғы жақтауда бекітілген және қос бағаналы көлденең айналмалы құрылым болып табылады. Контур құрылымы суретте көрсетілген.

Әрбір полюсті оқшаулау қосқышы негізден, оқшаулағыш тіректен және өткізгіш бөліктерден тұрады.

Әрбір полюсті оқшаулау қосқышында негіздің екі шетіндегі мойынтіректерге бекітілген екі оқшаулағыш тіреуіш бар (2-сурет) шатундары бар. Әрбір оқшаулағыш тірек 90 ° айналу бұрышымен көлденеңінен бұрылуы мүмкін. Оқшаулағыш тіректер өткізгіш розеткалармен, сол және оң жақ контактілермен жабдықталған. Сол және оң жақ контактілер екі оқшаулағыш тірек арасындағы өткізгіш түтік арқылы байланысады.

Өткізгіш терминал блоктары құрылымы бойынша қатты жалғанатын (3а-сурет) және қосылым түрі (3б-сурет) болып екі түрге бөлінеді, олар пайдаланушының тапсырыс талаптарына сәйкес анықталады.

Негізгі контурдың материалы - мыс. Номиналды ток 630А болғанда өткізгіш бөліктің беті қалайыланады. Номиналды ток 1600А жоғары болғанда, өткізгіш бөліктің беті күміс жалатылған.

Ортаңғы контакт – «қол алысу» құрылымы. Оның құрылымы патенттік технологияның сенсорлық саусақ шайбасымен басылады. Бұл жоғары қысым, өзін-өзі тазарту, жанасу саусақтың жанасу қысымы ұзақ уақыт бойы өзгеріссіз қалады. Сенсорлық саусақ серіппесінде ток жоқ және ұзақ уақыт бойы қауіпсіз және сенімді.

Ток спецификациясының әртүрлі өнімдерінің құрылымдық түрі, негізі және тірек оқшаулағыштары бірдей, бірақ негізгі өткізгіш тізбектер сәл өзгеше.

Жерге қосудың қайталама жұмысын оқшаулау қосқышының және жерге қосу қалақшасының механикалық блоктау бөлігі CS8-6D типті қолмен механизмдегі блоктау дискімен жүзеге асырылады.

3. Қол механизмінің құрылымы

Оқшаулағыш қосқыштардың бұл сериясы CS11 (жерге қосылмаған және бір реттік жерге тұйықталған бір операциялық беріліс түрі) және CS8-6D (бір жерге тұйықталған екінші реттік жұмыс беру түрі) жабдықталған.

4. CS11 (суретті қараңыз) және CS8-6D типті қол механизмі (суретті қараңыз), жұмыс тұтқасы көлденең айналу, айналу бұрышы 90 °.

Әрекет принципі

Оқшаулағыш қосқыштардың осы сериясының ашу және жабу әрекеттері негізінен бірдей.

1. Оқшаулағыш қосқыштың жұмыс принципі

(1) Жерге қосу пышақ түрі жоқ

Оқшаулағыш қосқыштың жұмыс механизмі қосқыш құбыр арқылы оқшаулағыш қосқыштың белсенді сатысына қосылады. Механизмнің негізгі білігі 90°-қа бұрылады, ол белсенді сатының оқшаулағыш тірегін 90°-қа айналдырады. Сонымен қатар, оқшаулау бағанының екінші жағы ашу және жабуды жүзеге асыру үшін шатун арқылы қарсы бағытта айналады. бірполярлы қосқыштарды шатундар арқылы екі полюсті немесе үш полюсті блоктаушы ажыратқыштарға біріктіру үшін, әдетте бірполярлы.

(2) Жерге қосу пышағы бар бір жұмыс түрі

Жерге қосу пышақ қосқышының құрылымы жоғарыда аталған қосқыш құрылымына негізделген, жерге жетек механизмінің жұмысын арттырыңыз. Ол негізгі пышақ ашыла бастағанда жерге қосу пышағы айнала бастауын қамтамасыз етеді; негізгі пышақ ашылу күйіне айналғанда, жердегі пышақ та жер күйіне келеді. Яғни, негізгі және жердегі пышақ өздерінің сәйкес ашу-жабу әрекеттерін бөлек аяқтайды.

(3) Жерге қосу пышағы бар қосымша жұмыс түрі

Бұл құрылым сәйкесінше негізгі пышақты және жерге қосу пышағын басқару үшін екі тұтқаны пайдаланады. Бұғаттау құрылғысы дұрыс жұмыс істемеу үшін және бағдарламаның көрсетілген процедураға сәйкес орындалуын қамтамасыз ету үшін жұмыс істейтін екі тұтқаның арасында қамтамасыз етіледі (негізгі ашық жердегі жабық жердегі ашық-магнитті жабу).

2. Жерге қосқыштың жұмыс принципі

Жұмыс механизмінің тұтқасы көлденеңінен 90° бұрылады, ал жерге қосқышты ашу және жабу әрекетін жүзеге асыру үшін жерге қосу пышақ шатун арқылы айналу үшін қозғалады.

3. Жұмыс механизміндегі көмекші ауыстырып-қосқыш механизмнің негізгі білігімен жалғанып, ашу және жабу операциясы кезінде сәйкес контакт қосулы немесе өшірулі күйде болады және сәйкес ашу және жабу сигналы беріледі.

Орнату және реттеу

1. Айырғышты орнату және реттеу келесі талаптарға сай болуы керек

Қолмен механизмді пайдаланған кезде жалпы оператор ашу және жабу операцияларын дербес орындай алуы және әрекет икемді болуы керек.

Айырғыштың биполярлы немесе үш полярлы байланысының жабылатын синхронды мәні: 6 мм-ден аспайды.

Оқшаулағыш қосқыштың тізбек кедергісі келесі кестеге сәйкес болуы керек

Номиналды кернеу Айырғыштың максималды фазалық контур кедергісі (μΩ) Ескертпе

630A 1250A 1600-2000A

27,5кВ 200 125 75 Сым қыстырғыштарды қоспағанда

2. Оқшаулағыш қосқышты орнату және реттеу

Әрбір полюсті оқшаулау қосқышы көлденең негізде бекітілген.

Жұмыс механизмі оқшаулағыш қосқыштың белсенді жағының айналмалы шпиндельінің астына орналастырылады, оқшаулағыш ауыстырып-қосқышпен басқарылатын негізгі білік және механизм жабылатын күйде болғанда, су газ құбырын тіс типті құрсаумен жалғаңыз және бекітіңіз. Негізгі және қозғалатын оқшаулау тірегі синхрондалмаған кезде, оң және теріс тіс бұрандасын ашу және жабу үшін реттеуге болады.

Қос полюстің жабылу синхронизмін немесе оқшаулау қосқышының байланысын орнату және реттеу, екі терминал қалыпты шина кернеуін көтергенде, жоғарыда көрсетілген талаптарды қанағаттандыру үшін оң және теріс шатунның ұзындығын реттеңіз.

Оқшаулау қосқышы жабылатын күйде болғанда, контактідегі байланыс нүктелері барлық контактілерде болуы керек, M8 бұрандасының бекіту дәрежесі үшін ең жақсы күй - серіппелі шайба жай ғана тегістеліп, саусақ тербелуі мүмкін.

3. Қосалқы жұмыс түріндегі жерге қосу пышағын орнату және реттеу

Жерге қосқыш пышағы және механизмнің негізгі білігі жабылатын күйде болғанда, су газ құбыры тісті беріліс типті құрсаумен қосылады және бекітіледі. Жерге қосу қосқышы жабылатын күйде болғанда, контактінің контакті күйін өткізгіш құбырдағы жерге тұйықтау орнымен реттеуге болады. Жабу орны дұрыс болғанда, бекіту гайкасын қайтадан тартыңыз.

Қабылдау және сақтау

1. Өнім тағайындалған жерге жеткеннен кейін пайдаланушы оны құрғақ және желдетілетін жерге қоюы керек. Оны кері қайтаруға болмайды және ол келесі тармақтар бойынша мүмкіндігінше тез тексеріліп, қабылданады:

Алдымен орауыш қорапшасының сыртқы бетінде қандай да бір зақымдар немесе ауытқу бар-жоғын тексеріңіз. Сыртқы түрін тексеру аяқталғаннан кейін орау қорабын ашып, тіркелген файлды алыңыз.

Өнімге қоса берілген құжаттардың (оның ішінде орау парағы, өнім сертификаты, орнату нұсқаулары, т.б.) толық екенін тексеріңіз.

Өнімді және оның керек-жарақтарын алыңыз (оқшаулағыш бағаналы керамикалық бөтелкеге ​​зақым келтірмеу үшін абай болыңыз) және оны тексеріңіз.

Өнімдердің сыртқы түрі зақымдалған немесе қалыпты емес екенін тексеріңіз.

2. Өнімді қабылдағаннан кейін, ол дереу орнатылып, пайдаланылғанына қарамастан, ол келесі шарттарда сақталады:

Оқшаулағыш қосқыштың үйкеліс бөліктерін сүртіп, қышқылсыз петролатуммен жабу керек.

Өнім қоймада ұзақ уақыт сақталса, оны үнемі тексеріп отыру керек (алты айдан артық емес). Тот табылған жағдайда, тот қабатын алып тастау және тот ингибиторымен жабу керек.

Нұсқаулар

1. Пайдалануға кіріспес бұрын толық тексеруден өту керек және оны іске қосу алдында қателер болмауы керек.

Оқшаулағыш қосқыштың өлшемі талаптарға сай ма.

Әрбір байланыстырушы бөліктің болттары, әсіресе шиналармен мықтап бекітілуі керек.

Байланыстағы барлық байланыс нүктелері байланыста болуы керек.

2. Пайдалануға бергеннен кейін келесі элементтерге назар аударыңыз:

Жалпы алғанда, айырғышты тізбектің жүктемесі өшірілгеннен кейін ашу немесе жабу керек.

Қосалқы жұмыс түрі жерге қосу қалақшасы бар айырғыш, оқшаулау қосқышы толығымен ашылғаннан кейін жерге қосқыш жабылуы керек; әйтпесе, оқшаулау қосқышының жабылу әрекетін жерге қосу қосқышы толығымен ашылғаннан кейін орындауға болады.

3. Сыртқы айырғышқа үнемі техникалық қызмет көрсету және жүйелі түрде күрделі жөндеу қажет. Техникалық қызмет көрсету кезінде келесі ережелерді сақтау қажет:

Оқшаулағыш қосқыш фарфор вазасы зақымдалған ба, желім бос па.

Ажыратқыш жабылатын күйде болғанда, контактідегі түйіспе нүктелері жақсы жанасып тұр ма; контактідегі серіппе деформацияланған ба, кернеу өзгерген ме, тізбектің кедергісі өлшенеді.

Механизмдегі қосалқы қосқыш және басқа компоненттер жақсы оқшауланған ба.

Жерге қосу шарттары жақсы ма.

Айналмалы бөліктердің икемді және кептелуіне қарамастан.

Пайдалану немесе техникалық қызмет көрсету кезінде табылған ақаулар туралы өндірушіге хабарлаңыз.a
